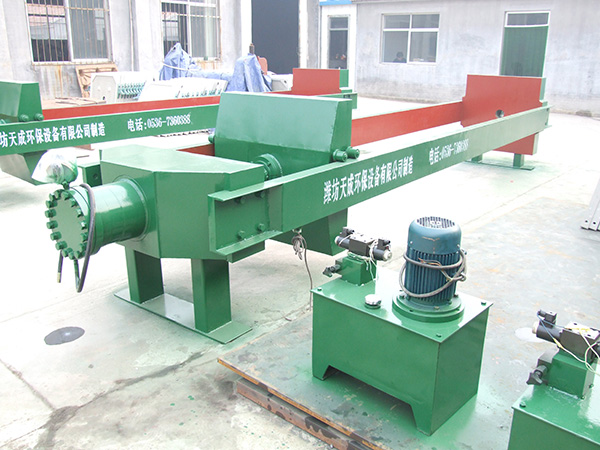

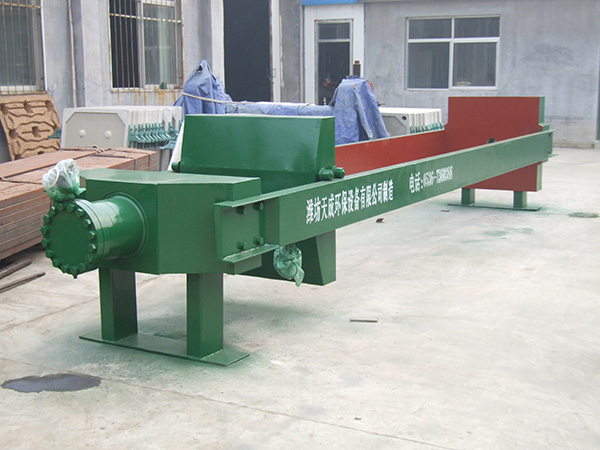

电动液压板框压滤机

电动液压板框压滤机 (3).JPG



一、用途:主要是用来进行固液分离。将物料通过压力来过滤的,并广泛应用于化工,制药领域。特别对于粘细物的分离,有其独特的优越性。

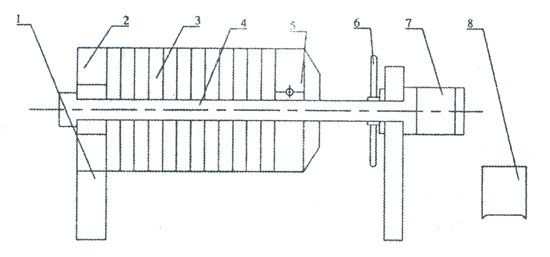

二、结构示意图



1、机座  2、尾板  3、滤板、滤布  4、横梁  5、头板  6、油缸  7、液压站  8、配电盘

(液压顶紧、液压锁紧)压滤机

三、工作原理


1、机座  2、尾板  3、滤板、滤布  4、横梁  5、头板  6、锁紧螺母  7、油缸  8、液压站

(液压顶紧、液压锁紧)压滤机

      启动液压站油泵电机,油泵工作,液压油推动活塞杠前进,使头板推进压紧滤板,以额定压力锁紧滤板(II型压滤机则需要旋转锁紧螺母锁紧滤板)。供料泵工作,将待滤悬浮液输送至各滤室过滤,滤液透过滤布经滤板上的滤液出口排至机外,悬浮液中固体颗粒则积聚于滤室中逐渐形成滤饼,直至充满。如使用双隔膜滤板,在进料结束后,再向橡胶隔膜内通入压缩空气,使隔膜鼓胀,压榨滤饼,进一步脱水。

      完成过滤程序后,通过液压换向阀使油缸活塞杆反程.滤板拉开卸料,清除滤饼,完成一个循环过程(II型压滤机则需要先松开锁紧螺母,通过使设置于活塞杆内的小油缸活塞运行,完成头板反程)。


四、设备规格型号
  滤板型号:630型、870型、1000型、1250型、1500型,可根据用户要求定做。


电动液压板框压滤机 2018-4-24 本文被阅读 784 次
