行车式吸泥机


1、概述

HXB型行车式刮泥机广泛用于平流式沉淀池的污泥刮泥。本刮泥机结构紧凑,工作可靠,并配有自动控制和过载保护系统。轨道间距6米以下刮泥机采用中间集中驱动。间距6米以上采用两端同步驱动。

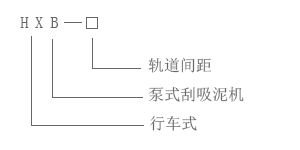

2、规格型号


3、主要技术参数

             参 数


型 号

主轮距

     (m)

行走速度(m/min)

泵吸排泥量

     (m3/h)

功率(KW)

配用轻轨

     (㎏/m)

行走

吸泥泵

HXB-4

1.2

1-1.2

2×(10-15)

0.55

2×1.5

15

HXB-6

1.6

2×(15-30)

1.5

2×2.2

HXB-8

1.6

3×(15-35)

HXB-9

1.6

3×(15-35)

3×3

15

HXB-10

2.0

4×(15-35)

4×3.0



18

HXB-12

2.2

HXB-14

2.2

2×0.55

HXB-16

2.4

6×(15-35)

2×0.75

6×3.0

HXB-18

2.4

















4、 结构及工作原理


4.1结构:桁车吸泥机主要由桁车架、左右墚头、行走机构、吸泥泵、集泥器、排泥管等组成。

4.2工作原理:摆线针轮减速机通过传动系统使吸泥机做前后移动,从而使污泥泵不断将沉淀池底部污泥吸出外排,从而达到泥水分离的目的。按其吸污方式不同,分为下列三种:

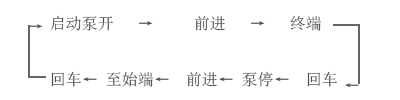

4.2.1单程吸泥:桁车前进时吸泥,后退时污泥泵停止吸泥。

运行程序:


4.2.2双程吸泥:桁车前进、后退时,污泥泵均处于工作状态。

运行程序:

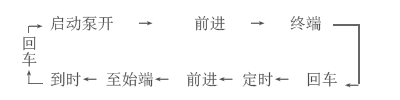

4.2.3定时吸泥:用户根据实际情况,使吸泥机定时运行、定时吸泥。

运行程序:

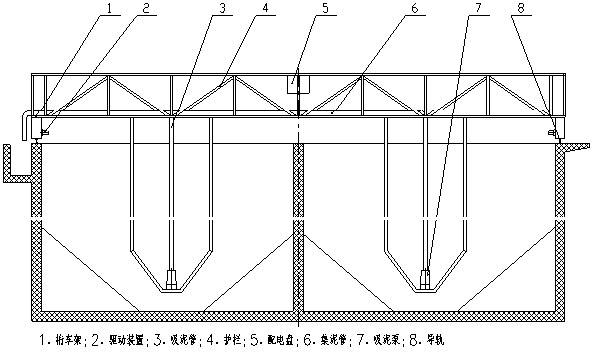

5、结构示意图:


行车式吸泥机 2018-4-24 本文被阅读 1554 次
