格栅除污机

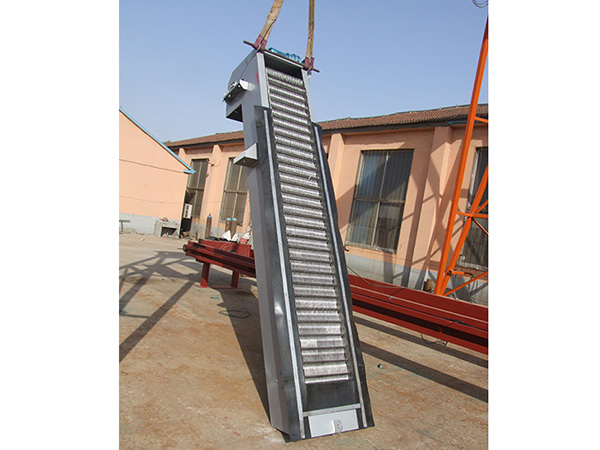

格栅除污机 (7).JPG

一、工作原理

  回转式格栅除污机主要由机架、耙齿链排、驱动机构、过载保护装置、卸料机构等组成。格栅下部浸没在水渠中,可以拦截水中悬浮杂物。工作时,格栅前部(迎着水流方向)很上运动,将截取的杂物带到水面以上,并在耙齿翻转时,将其卸下,从面实现固液分离。

二、设备用途
      格栅用于污水处理的进水口,用来拦截水中的宏观悬浮物,以防止这些悬浮物进入后续系统,造成泵阀堵塞。从而保证后续处理工序的顺利进行。

三、用途及特点

  该机用于市政和工业污水处理中,拦截并自动清除污水中的漂浮夹杂物,一般设在粗格栅之后。
特点:
1、结构先进,刚性好,安装维护简单方便,可连续运行。
2、采用电气和机械双重过载保护。
3、耙齿链排选用不锈钢,轴.链轮及高强度耙齿(耙齿材料可选用不锈钢、尼龙或ABS工程塑料)耐腐蚀,使用寿命长。
4、独特设计的转刷卸料装置,排渣干诤,自清洁能力强。

四、结构及工作原理
  GX型旋转式格栅除污机主要是由机架、耙齿链排、驱动机构、过载保护机构、卸料机构等部件组成。其工作原理为:工作时,机架下端格栅浸没于进水渠,拦截污水中的细小漂浮夹杂物。旋转耙齿链排在驱动机构的带动下,沿机体导轨上行并绕机体回转运行,携带被截存在耙齿上的夹杂物脱离水面。当耙齿链转过格栅顶部时,耙齿翻下,杂物在自动重力与卸料机构的共同作用下,将沾附在耙齿上的杂物去除,从而达到固液分离的目的。

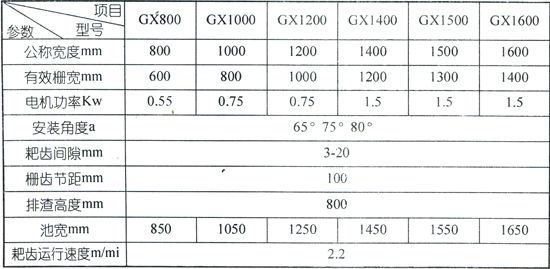

五、主要技术参数

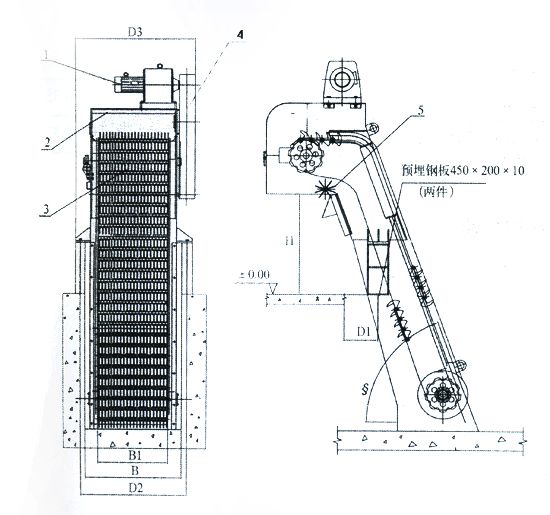

六、结构示意图


1、减速机  2、机体  3、耙齿链排  4、护罩  5、卸料转刷


格栅除污机 2018-4-24 本文被阅读 780 次
