周边传动刮泥机

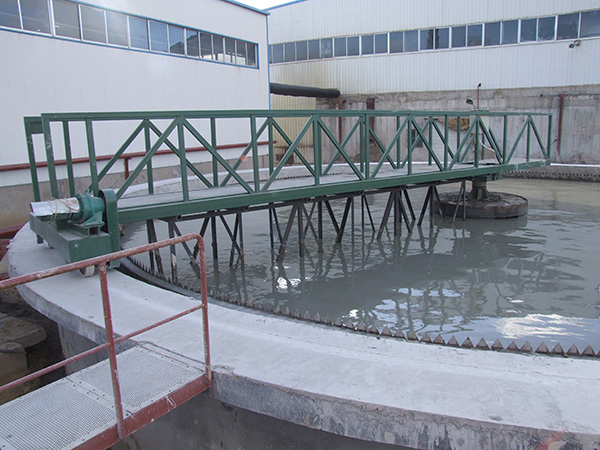

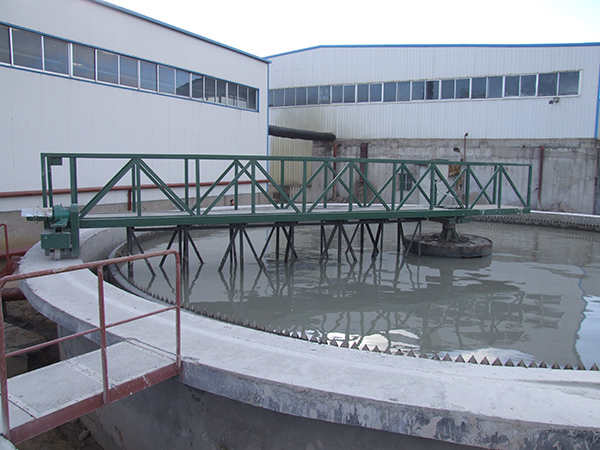

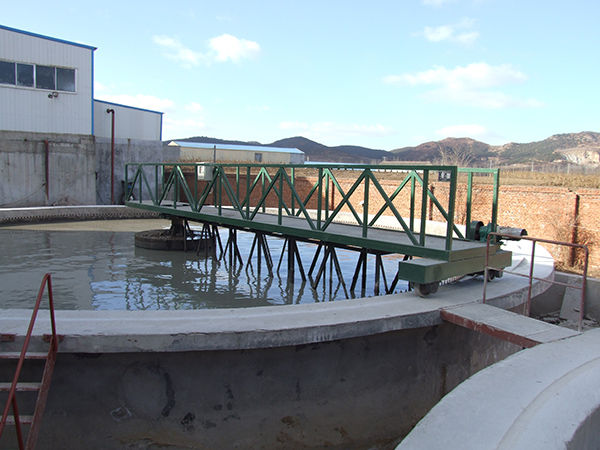

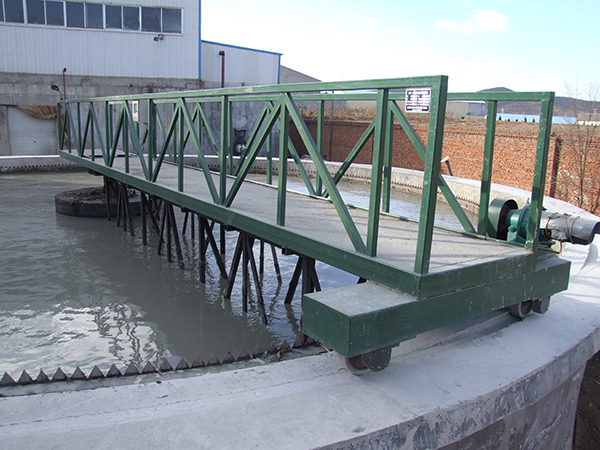

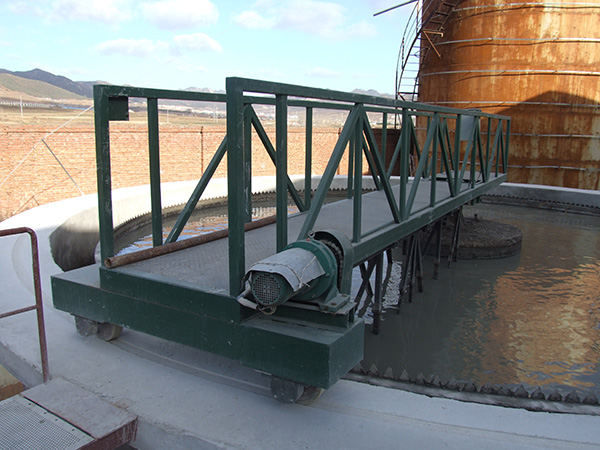

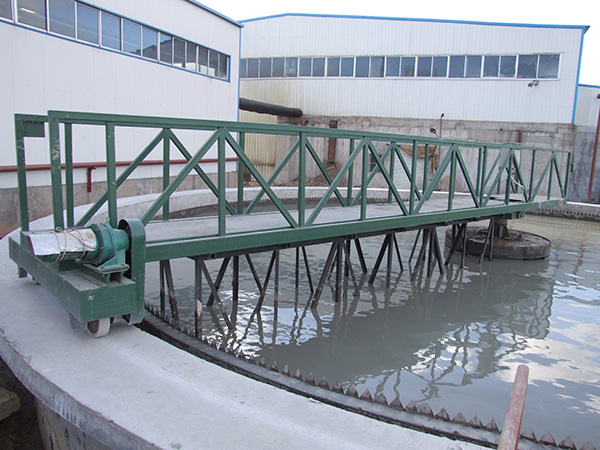

周边传动刮泥机 (4).JPG

一、用途:

  ZBG型周边传动刮泥机用于水厂和污水处理厂直径较大的圆型沉淀池的刮泥和撤渣。

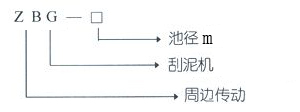

二、型号编制方法:


三、主要技术参数:


              型号

项目

池径m池深m周边传动速度
   M/min
电机功率     KW池底坡度
ZBG-663月4日1.60.75*21:20
ZBG-883月4日1.60.75*21:20
ZBG-10103月4日1.60.75*21:20
ZBG-1263月4日1.60.75*21:20
ZBG-14143月4日1.450.75×21:20
ZBG-16163月4日1.450.75×21:20
ZBG-18183月4日1.450.75×21:20
ZBG-20203月4日1.60.75×21:20
ZBG-25253月4日20.75×21:20
ZBG-28283月4日1.41.1×21:20
ZBG-30303月4日1.61.1×21:20
ZBG-36363月4日1.81.1×21:20
ZBG-40403月4日2.11.1×21:20
ZBG-45453月4日2.351.5×21:20
ZBG-50503月4日2.61.5×21:20


注:表中所列电机数量为双臂刮泥电机数量,单臂刮泥电机数量为一台。

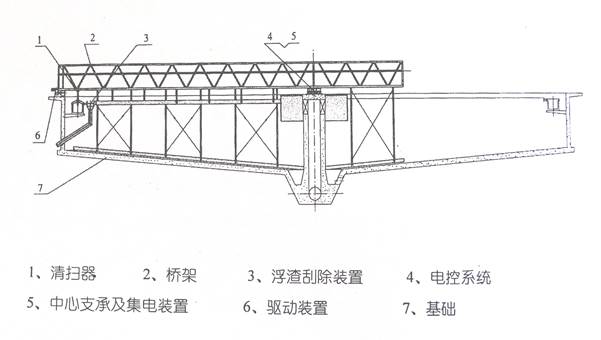

四、结构示意图:



五、结构特征及工作原理:

该机主要由传动装置、中心支座、稳流筒、工作桥、刮泥臂、浮渣刮板、浮渣漏斗等组成。

该机传动装置由摆线轮减速机和链传动机构组成。中心设有支墩,整机以池台为轨道作圆周运行。该机采用中心配水,中心排泥。污水经稳流筒散流后,随着流速的降低,污水中的悬浮物沉降于池底,刮泥板将池底污泥刮集到集泥池后,通过池内水压将污泥排至机外。液面浮渣刮板刮集到浮渣漏斗内排至池.
