行车式刮泥机

行车式刮泥机 (4).JPG

一、概述:

HGN型行车刮泥机广泛应用于平流式沉淀池的污泥刮泥。本刮泥机结构紧凑,工作可靠,并配有自动控制和过载保护系统。轨道间距6米以下刮泥机采用中间集中驱动。间距6米以上时采用两端同步驱动。

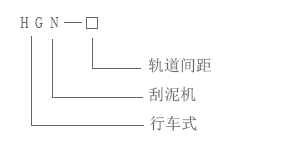

二规格型号:


三、主要技术参数

HGN型行车式刮泥机的主要技术参数如表1所示。

型号

主轮距

     (m)

行走速度

     (m/min)

功率

     (KW)

配用轻轨

     (Kg/m)

HGN-2

1.2



1-1.2

1.1

15

HGN-3

1.2

1.5

15

HGN-4

1.2

1.5

15

HGN-6

1.6



HGN-8

1.8

HGN-10

2.0

18

HGN-12

2.2

HGN-14

2.2

2×0.55

HGN-16

2.4

2×0.75

HGN-18

2.4

HGN-20

2.6

24

HGN-22

2.6


四、行车式刮泥机结构和工作原理

行车式刮泥机主要由行车架,行走机构,提升机构,刮泥架,配电箱等组成(图1)

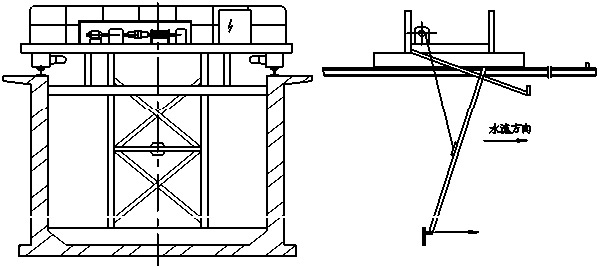

图1,行车式刮泥机结构示意图


HGN型行车式刮泥机的的工作原理是,摆线针轮减速机通过传动系统,使刮泥机做前后移动,前进时,刮泥架下落,刮板将池底污泥刮至沉淀池前端集泥槽内,用泵将集泥池内污泥抽走,从而达到泥水分离的目的。后退时,刮泥架提升,刮泥板停止刮泥。其具体工作顺序为:

前进(刮泥)—停止—卷扬机提升刮耙—反向—停止—刮耙下落刮泥耙—前进
